Возможно изготовление вариантов конструкций с дополнительными свойствами:
Трекингостойкое исполнение – ОКАТ-Д до 25 кВ
ОКАЛ-4Д-А24-6.0
ОК – оптический кабель марки «Союз-Кабель»
А – повив из арамидных упрочняющих нитей
Т – защитная оболочка из трекингостойкого материала
4 – количество элементов повива сердечника
Д – тип сердечника (повив модулей, стеклопластиковый пруток)
А – тип оптического волокна (одномодовое, ITU-T G.652.С(D))
24 – количество оптических волокон в кабеле
6.0 – максимально допустимое растягивающее усилие кабеля, в кН
| ИООО “СОЮЗ-КАБЕЛЬ” | ОКАЛ-4Д-А24-6.0 | Всего листов 1 | ||||||||||
| Техническое задание | Лист 1 | |||||||||||
| Описание | Оптический кабель применяется для подвески между зданиями и сооружениями, на опорах ВЛС, опорах контактной сети и автоблокировки электрифицированных железных дорог, на опорах ЛЭП, а также навивка, присоединение и прикрепление к внешним несущим силовым элементам (тросам, проводам и т.п.) в точках с максимальной величиной потенциала электрического поля до 12 кВ | |||||||||||
| Основание | Запрос | Изготовитель | ИООО "СОЮЗ-КАБЕЛЬ" | |||||||||
| Требования | ТУ 3587-005-66254127-2014 | Дата разработки | 06.11.2018 | |||||||||
| Особенности | ||||||||||||
 |
Конструкция | |||||||||||

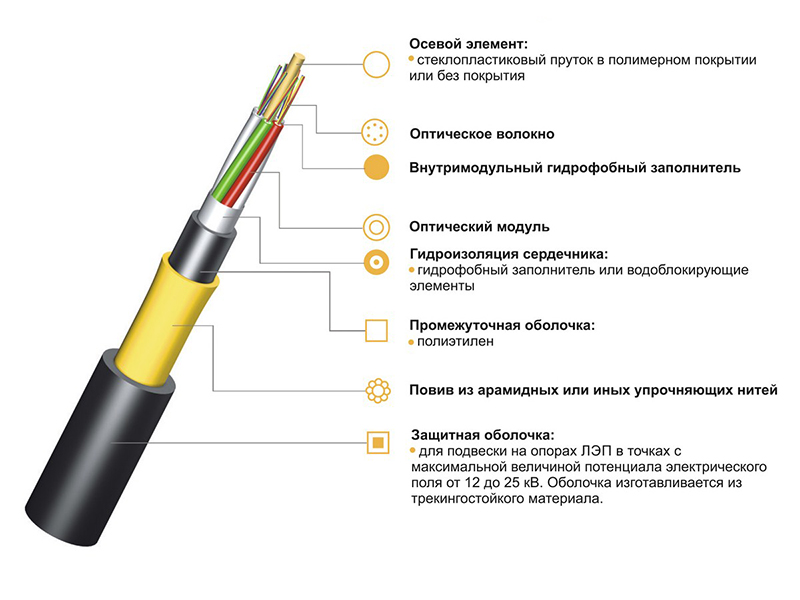

| Сердечник - повив из 4 оптических модулей (ОМ). Осевой элемент (ОЭ) - стеклопластиковый пруток. Оболочка ОМ из термопластичного материала. Гидроизоляция ОМ - внутримодульный заполнитель. Гидроизоляция сердечника - гидрофобный заполнитель. Обёртка скрутки - ПЭТ лента. Обмотка сердечника - полиэстеровые нити. Бронепокров – подушка с SZ направленным повивом из стеклоровинга. Наружная полимерная оболочка. |
||||||||||||
| Параметры кабеля | ||||||||||||
| Наименование | Допустимое значение | |||||||||||
| Температурный диапазон хранения и перевозки | От минус 60 до +70 °С | |||||||||||
| Температурный диапазон монтажа | От минус 20 до +50 °С | |||||||||||
| Температурный диапазон эксплуатации | От минус 60 до +70 °С | |||||||||||
| Минимальный радиус изгиба | 20 диаметров кабеля при минус 10 °С | |||||||||||
| Динамическое растягивающее усилие | 6.0 кН | |||||||||||
| Статическое растягивающее усилие | 5.1 кН | |||||||||||
| Раздавливающее усилие | 0,3 кН/см | |||||||||||
| Удар | 5 Дж | |||||||||||
| Протекание воды | нет | |||||||||||
| Вес 1 километра кабеля | 83 кг | |||||||||||
| Строительная длина | до 6 км | |||||||||||
| Наружный диаметр/габариты | 9,5 мм | |||||||||||
| Оптическое волокно | ||||||||||||
| Марка оптического волокна | ITU-T G.652D | |||||||||||
| Предельное значение коэффициента затухания ОВ в кабеле на длине волны излучения 1550 нм / 1310 нм | 0.22/0.36 | |||||||||||
| Общее количество ОВ в кабеле | до 24 волокон | |||||||||||
| Идентификация | ||||||||||||
| Цвет ОВ | Красный | Желтый | Зеленый | Синий | Коричневый | Черный | ||||||
| Цвет ОМ | Красный | Зеленый | Натуральный | Натуральный | ||||||||
| Цвет корделей | натуральный | |||||||||||
| Цвет оболочки | черный | |||||||||||
| Маркировка кабеля | Оптический кабель 2018 <марка кабеля> Network Zone Armenia www.network-zone.am | |||||||||||
| Примечание | Паспорт и этикетка - установленного образца, во влагозащитном исполнении | |||||||||||
